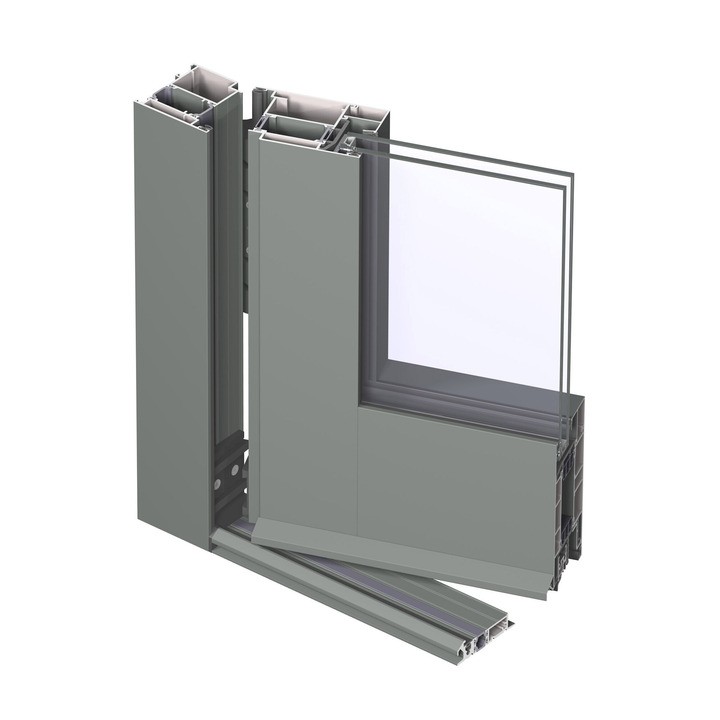

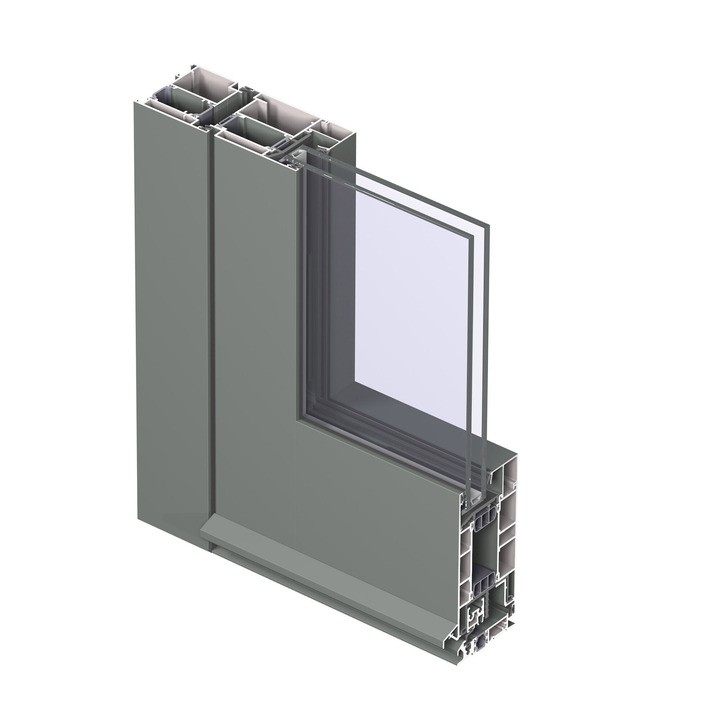

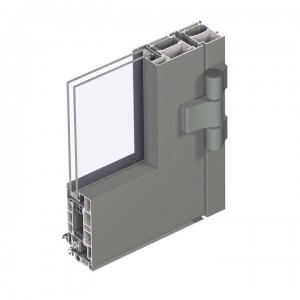

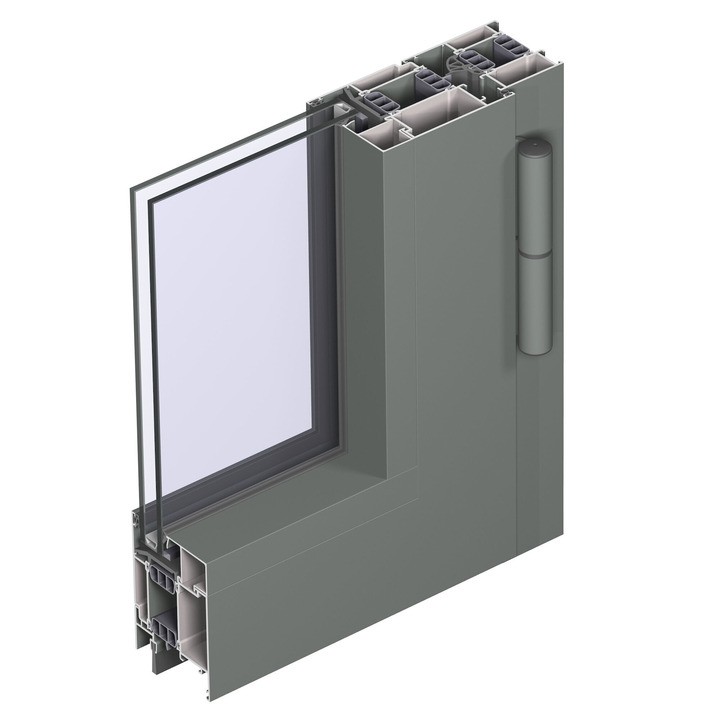

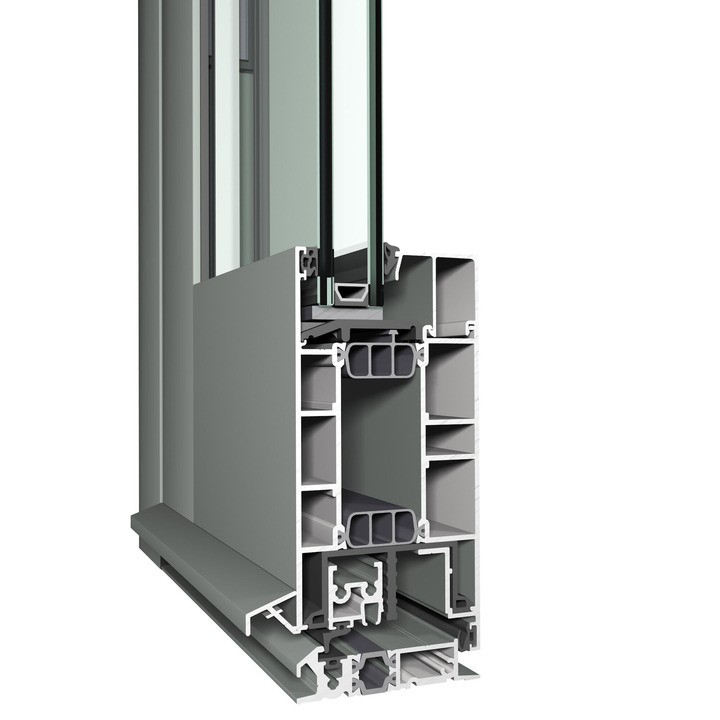

CS 77

CS 77 drzwi

Concept System® CS 77 obejmuje systemy drzwi płytowych o najwyższej jakości, które spełniają nawet najbardziej rygorystyczne standardy dotyczące izolacyjności termicznej, stabilności oraz bezpieczeństwa. Jeśli chodzi o zapewnienie bezpieczeństwa, różne modele drzwiowe zostały specjalnie zaprojektowane i przetestowane w celu sprawdzenia ich właściwości antywłamaniowych i kuloodpornych oraz efektywności w sytuacjach paniki, aby spełniały nawet najbardziej rygorystyczne standardy europejskie.

Standardowa seria drzwi płytowych jest dostępna we wszystkich możliwych wariantach otwierania do środka i na zewnątrz, wyposażonych w różnego rodzaju zamki, by sprostać indywidualnym potrzebom klienta.
Ponadto, drzwi płytowe CS 77 oferują różne rodzaje progów, aby spełniać wszystkie wymagania estetyczne i funkcjonalne. W celu zapewnienia szczelności drzwi, zastosowano specjalne uszczelki, które chronią przed możliwym wygięciem się elementu konstrukcyjnego pod wpływem różnicy temperatur wewnątrz budynku oraz na zewnątrz.

Informacje Techniczne

Właściwości

Min. widoczna szerokość ramy: otwieranie do wewnątrz 68 mm

Min. widoczna szerokość profilu skrzydła: otwieranie do wewnątrz 76 mm

Min. widoczna szerokość skrzydło/rama: otwieranie do wewnątrz 150 mm

Min. widoczna szerokość ramy: otwieranie na zewnątrz 42 mm

Min. widoczna szerokość skrzydło/rama: otwieranie na zewnątrz 102 mm

Min. widoczna szerokość profilu teowego 76 mm

Maksymalne wymiary skrzydła 3000 mm

Maks. Szerokość skrzydła 1400 mm

Maks. masa skrzydła 250 kg

Całkowita głębokość ramy 68 mm

Całkowita głębokość skrzydła 68 mm

Wysokość przylgi 25 mm

Min. grubość szkła 4 mm

Maks. grubość szkła 52 mm

Min. grubość szkła w skrzydle 4 mm

Maks. grubość szkła w skrzydle 52 mm

Parametry techniczne

Komfort

Maks. przepuszczalność powietrzna4 (600 Pa)

Wodoszczelność7A (300 Pa)

Odporność na obciążenie wiatremC2 (800 Pa)

Izolacyjność akustycznaRw (C; Ctr) = 42 (-1; -4) dB

Bezpieczeństwo

Odporność na włamanie

RC2/WK2
RC3/WK3

Energia

Izolacyjność termiczna 150mm: 2,1 W/m²K
